SPT型石墨泡罩塔

【结构和特点】

泡罩塔是一种鼓泡型板式塔，气体（或蒸汽）穿过塔板上的泡罩，呈分散相而与塔板上的液体接触。它是一种结构较复杂的塔器，用石墨材料制造、加工及安装都显得更麻烦。目前国内还很少采用。

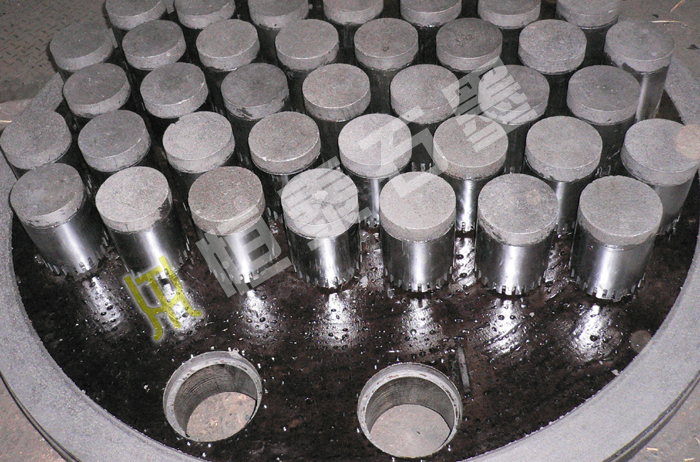

泡罩塔由塔体、泡罩、溢流堰和降液管及汽液进出口等部分组成，塔板上的泡罩是该塔的主要零件。石墨泡罩有圆形泡罩和条形泡罩两种：圆形泡罩应用较广泛，条形泡罩一般用于大液气比的场合。

【技术特性】

P：-0.1～0.5MPa

T：～200℃

规格：DN200～DN3600

执行标准：HG/T2370-2005《石墨制化工设备技术条件》
